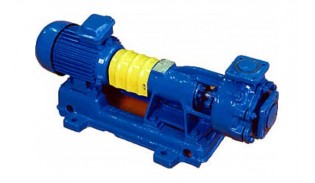

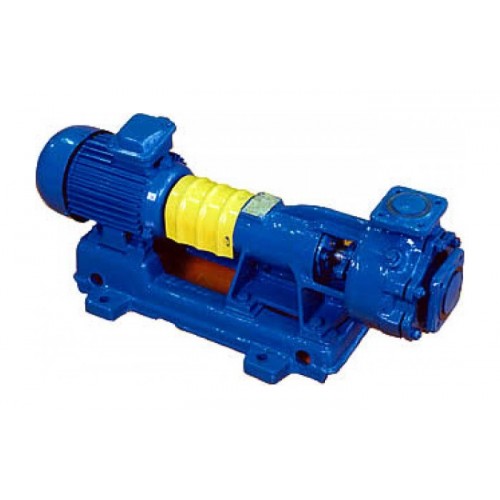

Вихревые электронасосы типа ВК, ВКС, ВКО

Вихревые электронасосы типа ВК, ВКС, ВКО

Вихревые насосы типа ВК предназначены для перекачивания воды, нейтральных и прочих слаботоксичных жидкостей с температурой от -40° до 85°С, с содержанием твердых включений не более 0,01% по массе размером до 0,05 мм.

Вихревые насосы применяют в системах с малыми подачами и сравнительно высокими напорами. Насосы ВК, ВКС, ВКО - вихревые, одноступенчатые, горизонтальные, консольные. В корпусе и крышке насоса выполнена рабочая камера проточной части, представляющая собой кольцевой канал, сообщающийся с входным и выходным патрубками насоса. Перемещение жидкой среды по кольцевому каналу и придание ей необходимой энергии осуществляется рабочим колесом, представляющим собой диск с радиальными лопатками.

ВКС - самовсасывающие насосы. Для обеспечения самовсасывания на напорном патрубке насосов устанавливается колпак-расширитель, который позволяет предварительно залитому насосу ВКС откачать воздух из всасывающего трубопровода.

ВКО - насосы с обогревом - для перекачивания легкозастывающих жидкостей. Насосы типа ВКО имеют крышку обогрева и диск, которые вместе с крышкой корпуса образуют камеры обогрева.

Вал насосов ВК, ВКС, ВКО вращается в двух шарикоподшипниковых опорах, размещенных в расточках кронштейна. Уплотнение вала - сальник с мягкой набивкой. Привод насоса от электродвигателя через соединительную муфту.

Условные обозначения:

ВК 2/26А У3.1 где:

ВК – вихревой консольный (С – самовсасывающий; О - обогреваемый);

2 – подача, л/с;

26 – напор, м;

А – материал проточной части (А – чугун; Б – бронза; К – нержавеющая сталь);

У3.1 – климатическое исполнение и категория размещения.
